Cómo diseñar un sistema con microinversores correctamente

Diseñar correctamente un sistema con microinversores requiere más que sumar watts. Aquí te guiamos por las 7 decisiones clave para un proyecto sin errores.

Paso 1: Elige el microinversor correcto

Identifica la potencia de tus paneles y busca el micro que los soporte:

• Paneles 400-500 W: HMS-500T o DS3D

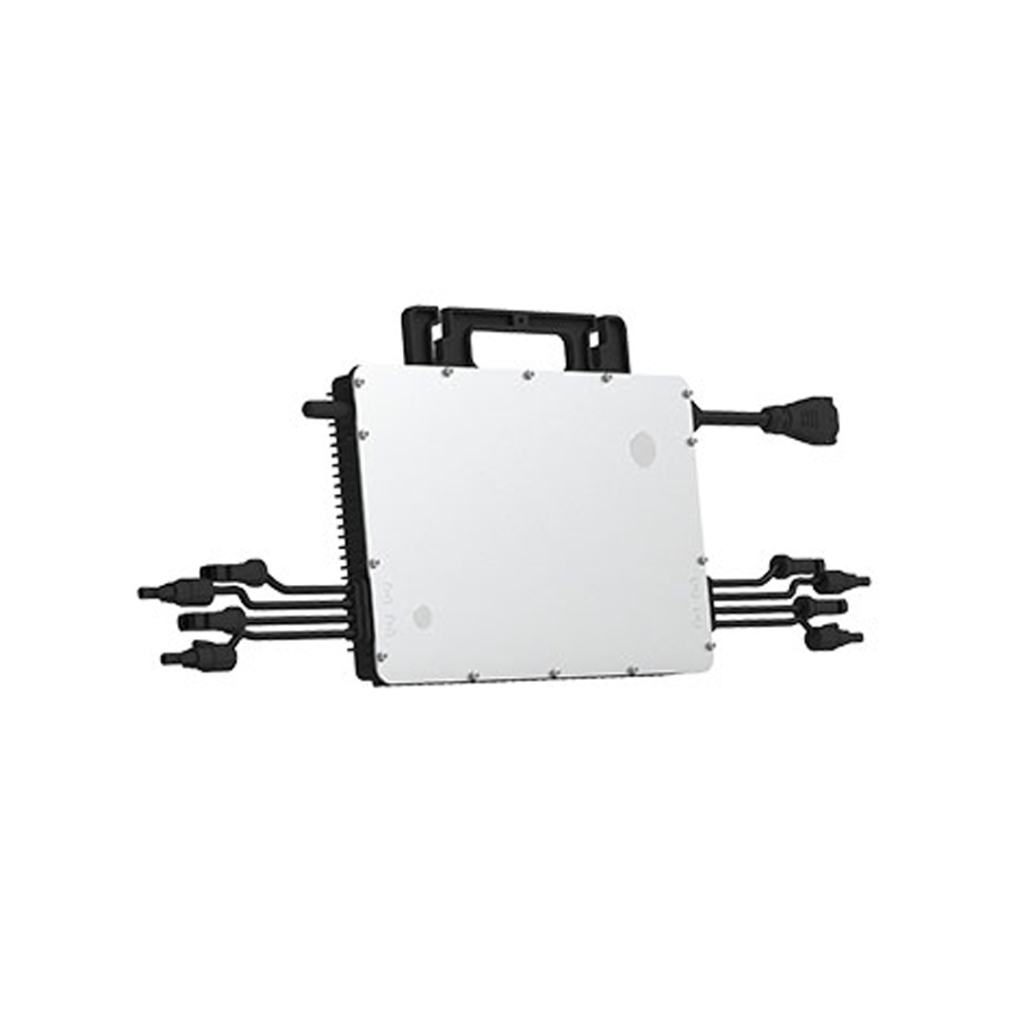

• Paneles 500-670 W: HMS-2000-4T o DS3D-2000
• Evita saturar: la potencia del panel debe ser ≤ 125% del MPPT individual del micro.

Paso 2: Calcula cuántos micros necesitas

Divide el número de paneles por la capacidad del micro (normalmente 4):

• 12 paneles / 4 = 3 microinversores DS3D
• 20 paneles / 4 = 5 microinversores DS3D

Paso 3: Dimensiona las ramas AC

Cada rama AC soporta un número máximo de microinversores según el calibre del cable:

• 10 AWG: hasta 10 DS3D (20 kW AC)
• 12 AWG: hasta 6 DS3D (12 kW AC)
• 14 AWG: hasta 4 DS3D (8 kW AC)

Para sistemas grandes, divide en varias ramas paralelas.

Paso 4: Selecciona el bus cable

El bus cable es un cable pre-conectorizado para unir microinversores en serie. Necesitas:

• Bus cable inicial (con enchufe de alimentación).
• Bus cable de extensión entre micros (según espacio entre paneles).
• End cap en el final de la rama.

Paso 5: Protección eléctrica

Cada rama AC debe tener:

• Breaker termomagnético dimensionado (20-40 A según rama).
• Supresor de sobretensiones AC.
• Cable del tablero al inversor: 6-8 AWG según distancia.

Paso 6: Unidad de monitoreo

• APSystems: ECU-R (solo CEC) o ECU-C (incluye Rapid Shutdown, grid support).
• Hoymiles: DTU-Lite o DTU-Pro.
• La unidad debe ubicarse donde haya WiFi y cerca del tablero principal.

Paso 7: Configuración final

1. Registra los UIDs de cada micro en la app del fabricante.
2. Configura la ECU/DTU con tu red WiFi.
3. Verifica que todos los micros aparezcan “en línea”.
4. Activa la generación y monitorea producción panel por panel la primera semana.

Errores comunes a evitar

• ❌ Instalar más micros de los que soporta la rama AC.
• ❌ Olvidar el end cap (crea interferencia eléctrica).
• ❌ No apretar bien los conectores bus cable.
• ❌ Instalar la ECU muy lejos del WiFi.
• ❌ Usar paneles más potentes que lo que soporta el MPPT individual.
