Sistemas de montaje solar: tipos y recomendaciones

El sistemas de montaje es el elemento más ignorado y sin embargo el más crítico para la longevidad de tu sistema. Una estructura mal elegida o mal instalada puede causar goteras, colapso o daño a los paneles en 5-10 años. Aquí todo lo que necesitas saber.

Tipos de montaje

1. Montaje en lámina metálica

• L-foot con clamps específicos para tipo de lámina.
• Clamps S-5 para lámina engargolada (sin perforar).
• Tornillos autoperforantes para lámina simple.
• Sistemas más económicos.

2. Montaje en teja

• Ganchos de teja que se fijan a la viga.
• Requiere remover y reponer tejas puntuales.
• Hay soluciones “tile replacement” que sustituyen tejas enteras.
• Más caro que lámina.

3. Montaje en concreto/losa plana

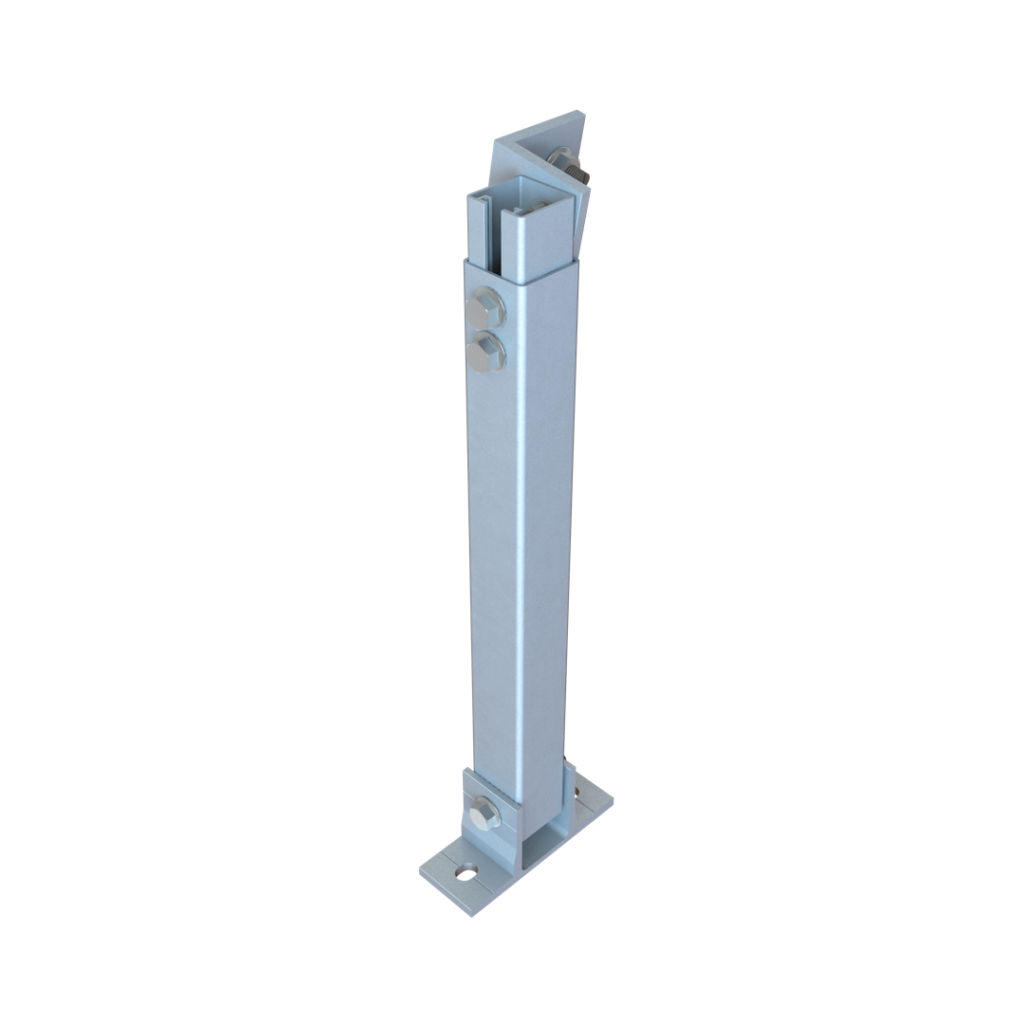

• Triángulos ajustables con inclinación.
• Peso muerto con lastre (sacos de concreto) o anclaje.
• Altura recomendada: 15-20 cm para ventilación.
• Permite orientación óptima al sur.

4. Montaje en suelo (ground mount)

• Pilares enterrados o base de concreto.
• Para fincas, ranchos, zonas con poco techo.
• Permite movimiento (seguidores solares).
• Más costoso pero mejor rendimiento.

5. Estructura tipo “carport” (techo de auto)

• Doble función: estaciona y produce energía.
• Para comercios, estacionamientos.

Materiales recomendados

• Aluminio 6105-T6: estándar de la industria, ligero, anticorrosión.
• Acero galvanizado: más económico, más pesado, buena resistencia a corrosión.
• Acero inoxidable AISI 304: solo para ambientes marinos.

Kits populares en CITSolar

• Nxt-Rail (Aluminex): marca mexicana líder.
• Kits para 2, 4, 6, 8 o 10 paneles.
• Opciones flat (0°) o inclinada (10-20°).
• Incluyen riel, clamps, L-foot, tornillería.

Ver todos los sistemas de montaje disponibles.

Cargas a considerar

• Peso muerto: ~25 kg por panel (incluyendo riel).
• Carga por viento: hasta 150 km/h (huracanes).
• Carga por nieve: no aplica en México.
• Carga por granizo: el panel resiste, el riel debe estar bien fijo.

Errores comunes

• ❌ Usar tornillos tipo drywall (no aguantan).
• ❌ No aplicar sellador en perforaciones (goteras).
• ❌ Rieles cortos que dejan puntos sin soporte.
• ❌ No considerar dilatación térmica (dejar 5mm entre rieles unidos).
• ❌ Montar paneles pegados al techo (sin ventilación).
